Laser Kupu-Kupu Daya Tinggi 1550nm DFB 100mW

Daftar isi

1. Pengenalan 1550nm Laser Kupu-kupu Daya Tinggi DFB 100mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

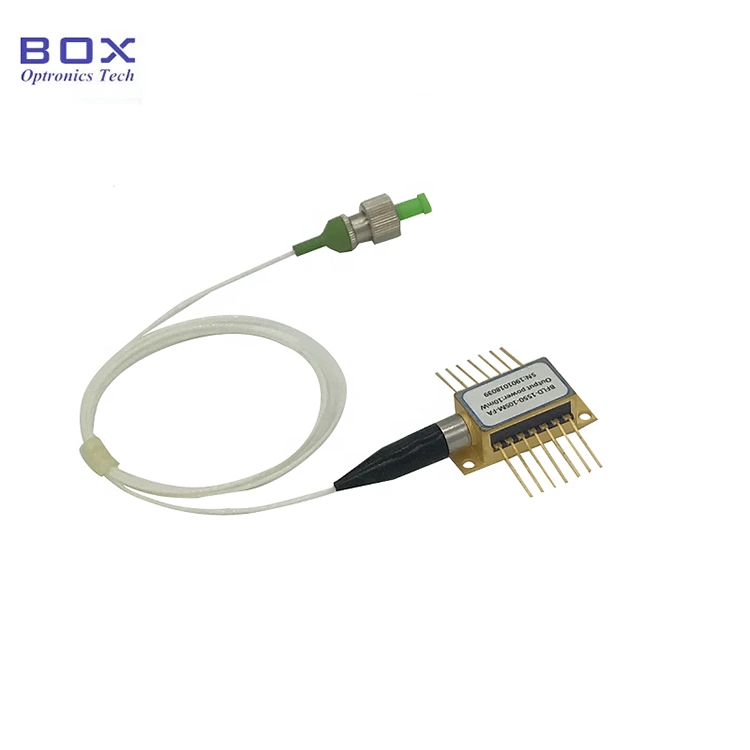

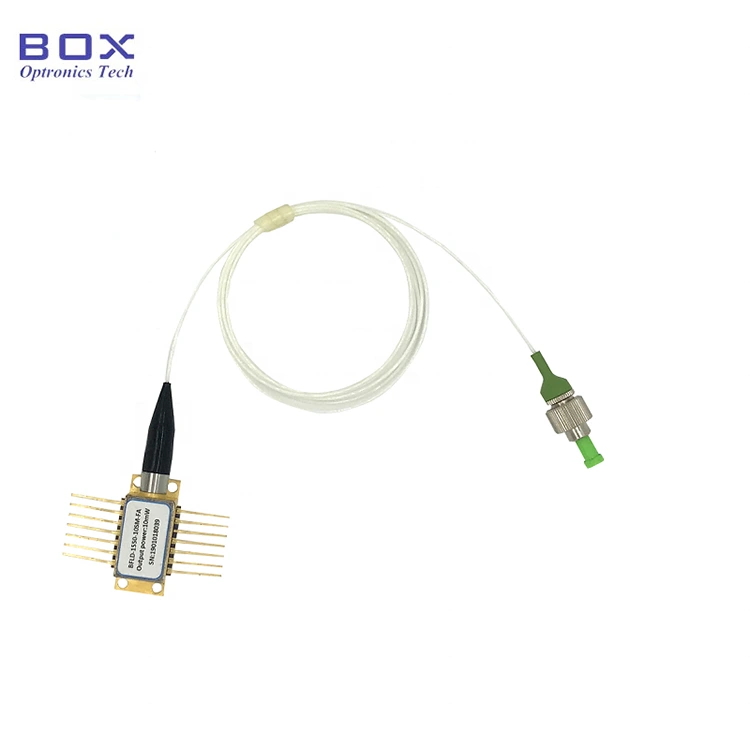

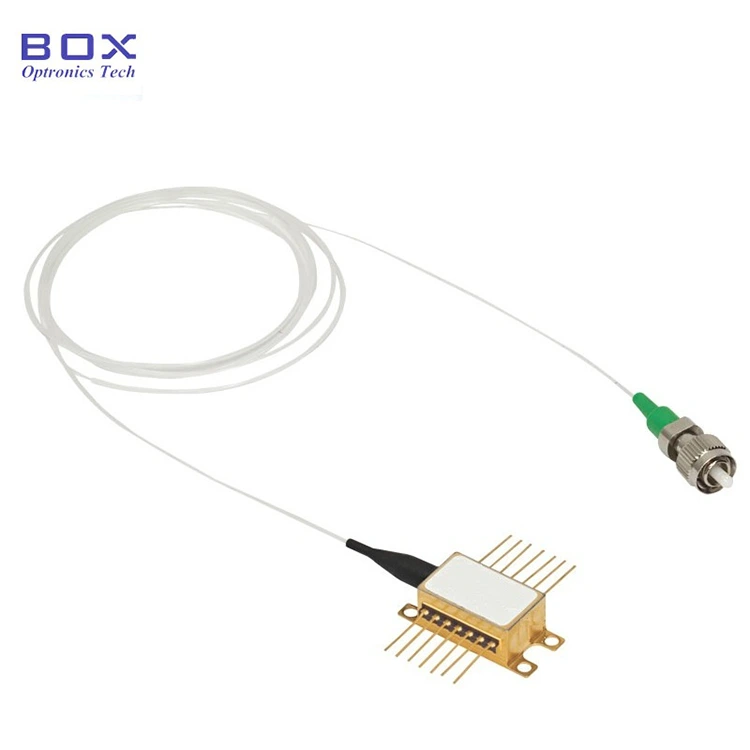

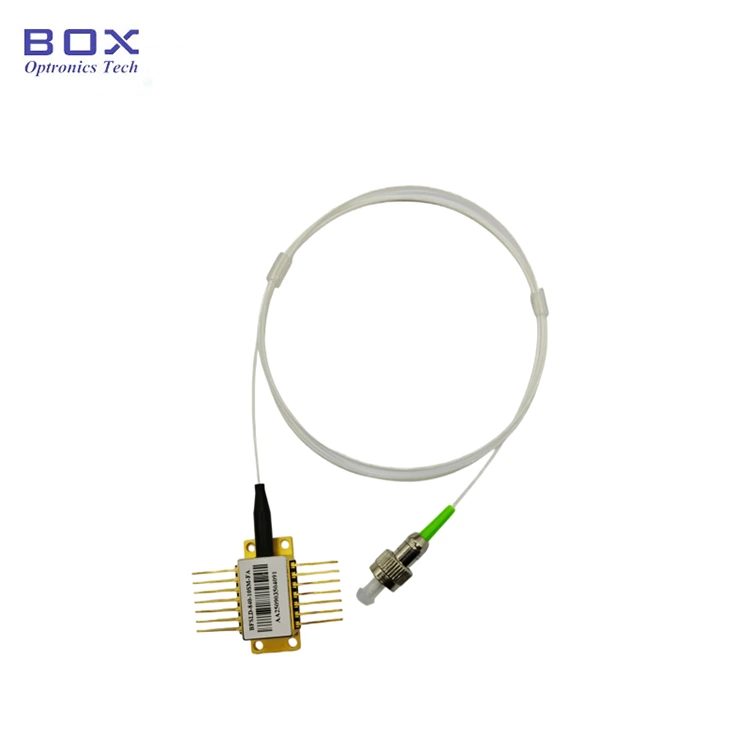

Pengenalan Produk

Laser Kupu-kupu Daya Tinggi 1550nm DFB 100mW didasarkan pada chip DFB MQW (Multi-Quantum Well), mengadopsi 14-pin standar industri paket kupu-kupu, ini mengintegrasikan TEC (Pendingin Termoelektrik), termistor, PD pemantauan lampu latar (Fotodioda). Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh lebih dari 10 detik.

Spesifikasi Produk

Fitur Produk

● serat SM atau kuncir serat PM;

● Tinggi daya keluaran hingga 100mW;

● Rasio penekanan mode samping yang tinggi;

● 14-pin Paket BTF dengan TEC, termistor, dan pantau PD.

Aplikasi Produk

● Komunikasi serat optik;

● Uji optik laboratorium;

● Penginderaan serat optik.

Produk Detail

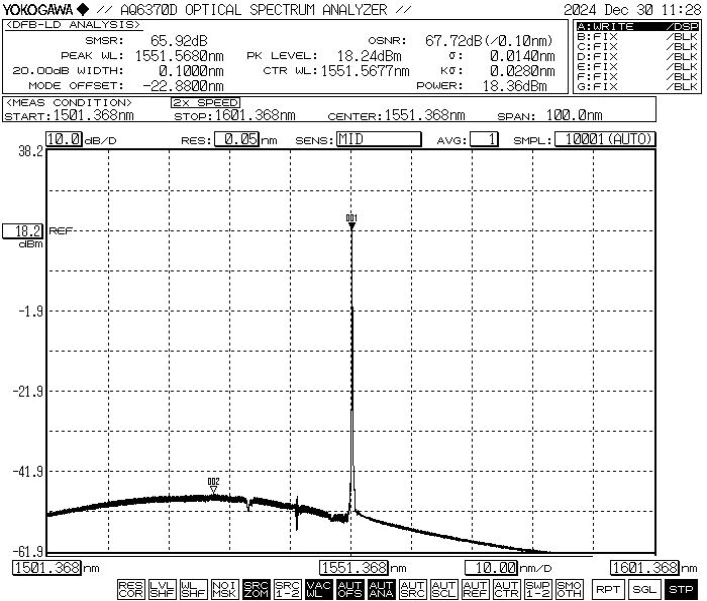

● Spektrum tipikal: 1550nm, toleransi +/-2 WL.

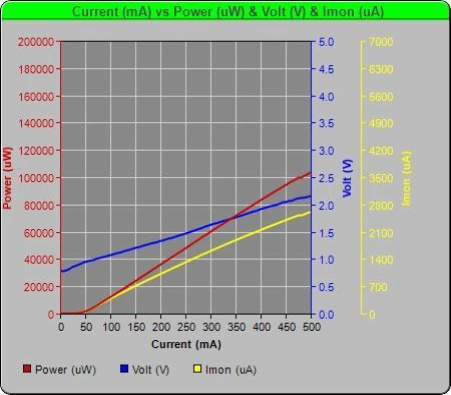

● Laser Kupu-Kupu Daya Tinggi PIV-1550nm DFB 100mW

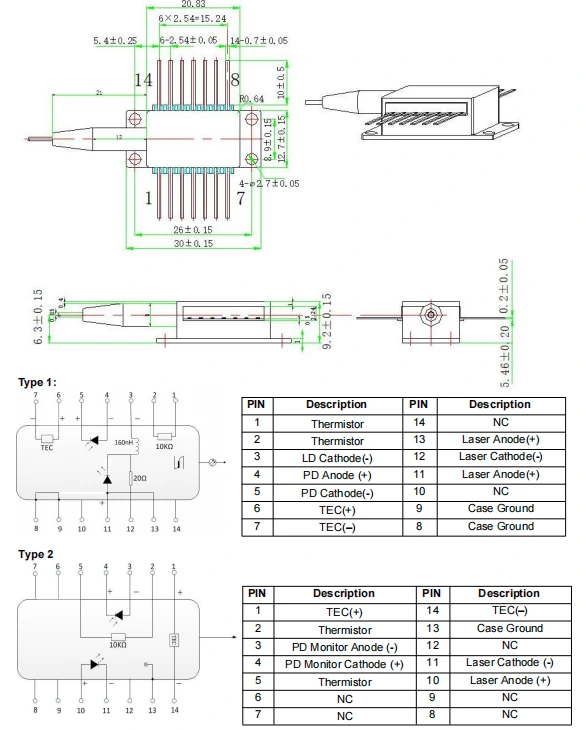

● Gambar paket & Definisi PIN-OUT (Satuan: mm) -1550nm DFB 100mW Laser Kupu-kupu Berkekuatan Tinggi

Memesan informasi

misalnya: BFLD-1550-1HSM-FA2

(Informasi pemesanan: Laser Kupu-kupu Daya Tinggi 1550nm DFB 100mW, SM serat, dengan konektor FC/APC, pin pompa).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Saat menggunakan perangkat, patuhi dengan ketat voltase pengoperasian dan rentang saat ini yang ditentukan dalam lembar data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Maksimum Tegangan Operasi), dan λc (Panjang Gelombang Pusat)—harus direferensikan khusus dalam laporan pengujian yang diberikan pada saat pengiriman. Catatan: Pengoperasian melampaui peringkat maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
