Laser Gabungan Serat 1683nm 10mW

Daftar isi

1. Pengenalan 1683nm Laser Gabungan Serat 10mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

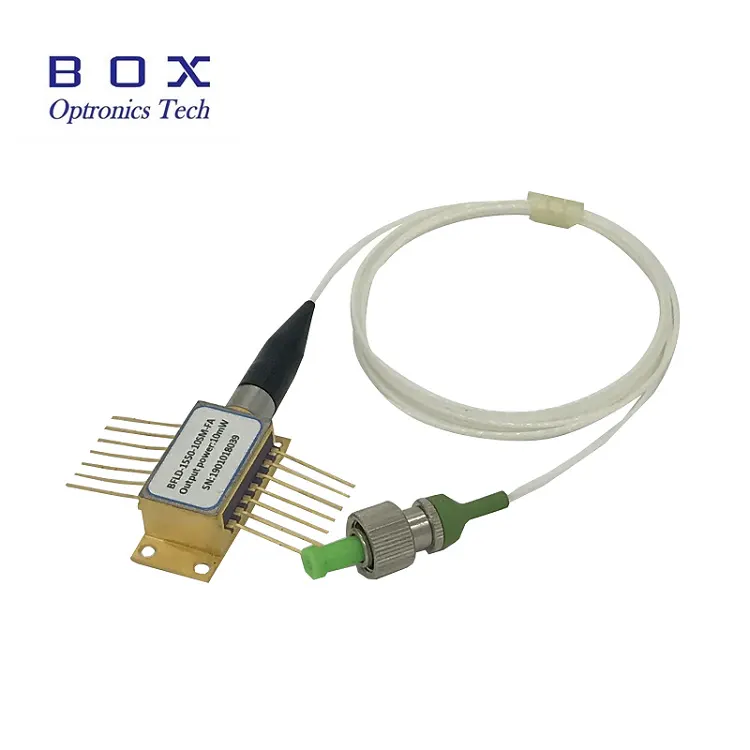

Laser Gabungan Serat 1683nm 10mW mengadopsi DFB MQW chip, panjang gelombang pusat 1683nm, toleransi panjang gelombang +/-1nm, keluaran tipikal daya 10mW, paket BTF 14-pin, sesuai dengan Telcordia GR-468 dan RoHS. Dengan serat mode tunggal dan konektor FC/APC, ideal untuk gas TDLAS dan C2H6 sistem deteksi.

Produk Spesifikasi

Produk Fitur

● Tinggi keluaran optik 10mW yang stabil;

● Standar industri, Paket kupu-kupu 14PIN;

● Bawaan TEC dan isolator optik;

● Multikuantum laser umpan balik terdistribusi (MQW) well (MQW).

●

Produk Aplikasi

● Laser dioda merdu spektroskopi serapan;

● Pemantauan C2H6;

● Kualitas udara lingkungan pemantauan;

● Penginderaan serat optik & deteksi laser.

Produk Detail

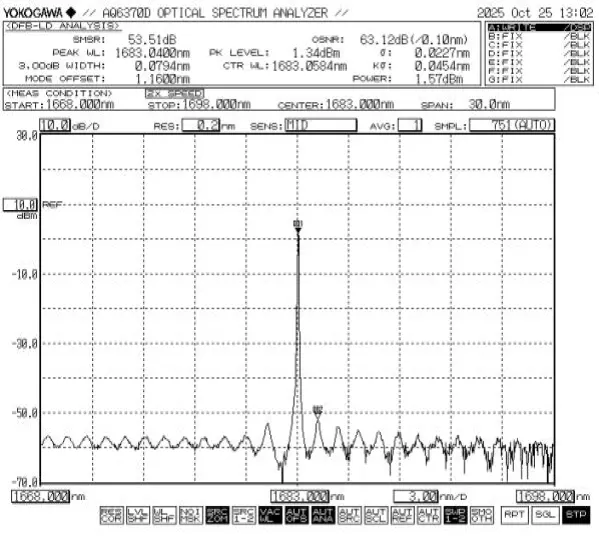

● Spektrum tipikal: 1683nm, toleransi WL +/-1nm.

● Pertanyaan Umum

(1) Apa jenis serat dan spesifikasi konektornya?

--Konfigurasi standar menggunakan serat mode tunggal dengan FC/APC konektor.

(2) Apa jenis paket dan metode pemasangannya?

--1683nm 10mW Fiber Coupled Laser ditempatkan dalam 14-pin standar paket kupu-kupu, kompatibel dengan soket dan pemasangan laser utama perlengkapan. Lubang pemasangan disediakan untuk fiksasi sekrup atau bantalan termal lampiran.

(3) Apakah pengujian sampel tersedia? Layanan apa saja yang ditawarkan untuk pengadaan massal?

--Pengujian sampel dan produksi uji coba volume kecil didukung. Untuk pengadaan massal, kami menawarkan harga volume, laporan pengujian pabrik, disesuaikan parameter (seperti panjang serat, jenis jaket, dan jenis konektor).

Memesan informasi

misalnya: BFLD-1683-10SM-FA

(Informasi pemesanan: Laser Gabungan Serat 1683nm 10mW, kupu-kupu 14-pin paket, dengan serat SM, konektor FC/APC, pin-out tipe 1).

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Operasi Catatan

● Perangkat ini sensitif terhadap elektrostatis; oleh karena itu, kepatuhan yang ketat untuk tindakan perlindungan anti-statis diperlukan selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegahnya lonjakan pasokan listrik, karena kegagalan untuk melakukan hal ini dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, memastikan peralatan dibumikan dengan benar dan memakai antistatis tali pergelangan tangan).

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Saat menggunakan perangkat, patuhi dengan ketat voltase pengoperasian dan rentang saat ini yang ditentukan dalam lembar data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Maksimum Tegangan Operasi), dan λc (Panjang Gelombang Pusat)—harus direferensikan khusus dalam laporan pengujian yang diberikan pada saat pengiriman. Catatan: Pengoperasian melampaui peringkat maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
