Sumber Cahaya Broadband SLD Berpasangan Serat 840nm

Ikhtisar Produk-Sumber Cahaya Broadband SLD Ditambah Serat 840nm

Box Optronics memproduksi Sumber Cahaya Broadband SLD Fiber Coupled 840nm, komponen optik aktif berkinerja tinggi berdasarkan emisi spontan yang diperkuat (ASE) dari struktur penguat optik semikonduktor, memberikan daya optik tinggi dengan bandwidth spektral yang luas dan koherensi temporal yang rendah.

Ini memberikan daya keluaran yang lebih tinggi daripada LED dengan tetap mempertahankan spektrum yang jauh lebih luas daripada dioda laser, sehingga cocok untuk aplikasi yang memerlukan koherensi rendah dan kecerahan tinggi.

Menampilkan daya output minimum 5mW, bandwidth khas 3dB 10nm, dan stabilitas daya yang sangat baik (≤±0,02dB jangka pendek, ≤±0,05dB jangka panjang), sumber SLD 840nm ini dioptimalkan untuk sistem penginderaan dan pencitraan serat optik presisi. Perangkat ini tersedia dalam bentuk modul ringkas (70×90×18mm) untuk integrasi sistem dan bentuk benchtop (195×220×120mm) untuk laboratorium dan lingkungan pengujian.

Dilengkapi dengan kuncir serat 780-HP dan konektor FC/APC sebagai standar, dengan antarmuka komunikasi RS485 opsional untuk pemantauan dan kontrol, sumber cahaya SLD ini menawarkan keserbagunaan dan keandalan untuk berbagai aplikasi.

Fitur Utama-Sumber Cahaya Broadband SLD Ditambah Serat 840nm

● Daya keluaran tinggi: minimum 5mW

● Bandwidth spektral luas: tipikal 10nm (-3dB)

● Riak spektral rendah untuk spektrum bersih

● Profil spektrum Gaussian

● Stabilitas daya yang sangat baik: ≤±0,02dB/15 menit untuk jangka pendek

● Stabilitas jangka panjang: ≤±0,05dB/8 jam

● Output gabungan serat dengan serat 780 HP

● Standar konektor FC/APC, opsi lain tersedia

● Dua faktor bentuk: Modul dan Benchtop

● Antarmuka komunikasi RS485 untuk pemantauan

● Solusi berbiaya rendah dibandingkan

● Kisaran suhu pengoperasian yang luas: -5°C hingga +55°C

● Desain paket yang ringkas dan kokoh

● Versi benchtop opsional dengan kontrol layar sentuh

Aplikasi Khas-Sumber Cahaya Broadband SLD Ditambah Serat 840nm

● Giroskop serat optik (FOG)

● Sistem tomografi koherensi optik (OCT).

● Pencitraan medis dan optik biomedis

● Sistem penginderaan serat optik

● Interferometri cahaya putih

● Pengujian dan karakterisasi komponen optik

● Laboratorium penelitian dan pengembangan

● Reflektometri domain koherensi optik (OCDR)

Spesifikasi Teknis-Sumber Cahaya Broadband SLD Ditambah Serat 840nm

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik dan Lingkungan

Detail Produk-Sumber Cahaya Broadband SLD Ditambah Serat 840nm

Apa itu SLD?

Superluminescent Diode (SLD) adalah sumber optik broadband semikonduktor berdasarkan emisi spontan yang diperkuat (ASE) dengan penguatan optik tinggi dalam struktur pandu gelombang seperti dioda laser, beroperasi dalam kondisi umpan balik optik yang ditekan untuk mencegah osilasi laser.

Tidak seperti dioda laser yang mengandalkan rongga resonansi, SLD menggunakan faset dengan reflektifitas rendah (dilapisi AR) dan struktur pandu gelombang bersudut atau miring untuk menekan umpan balik rongga, memungkinkan perolehan optik yang tinggi sekaligus menghindari tindakan penguat.

Karakteristik utama SLD:

• Daya output dan kecerahan yang jauh lebih tinggi dibandingkan LED, dengan tetap mempertahankan koherensi temporal yang rendah

• Emisi broadband dengan selubung spektral ASE yang halus

• Koherensi temporal sangat rendah (panjang koherensi pendek), ideal untuk aplikasi interferometri seperti OCT

• Biasanya struktur pandu gelombang mode transversal tunggal memungkinkan penggandengan serat mode tunggal yang efisien

• Bentuk spektral biasanya dirancang sebagai profil kuasi-Gaussian atau profil datar yang disesuaikan, bergantung pada desain

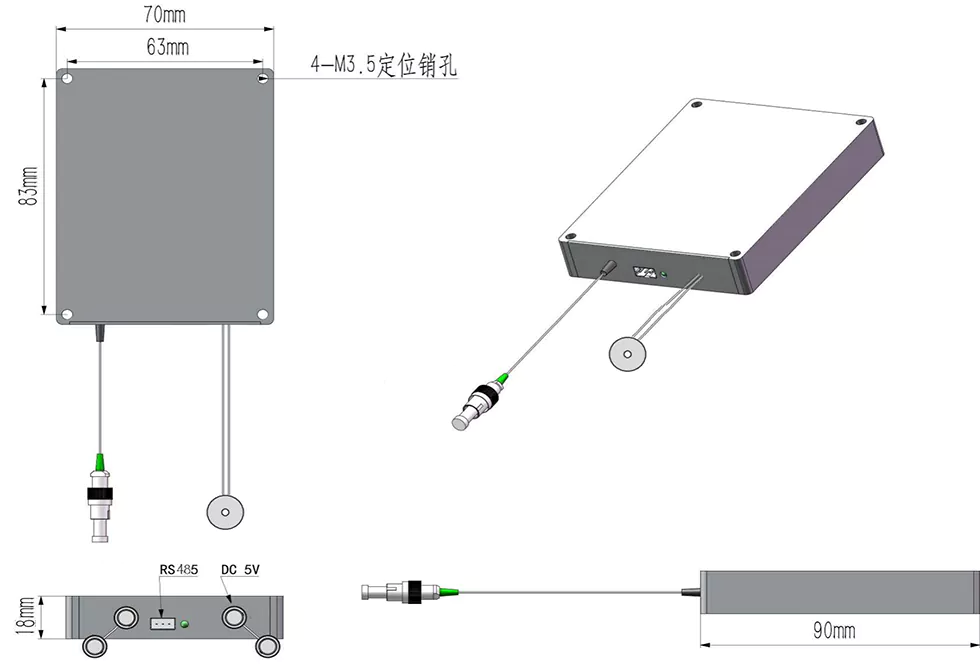

Dimensi Paket

Sumber cahaya broadband SLD 840nm tersedia dalam dua konfigurasi paket:

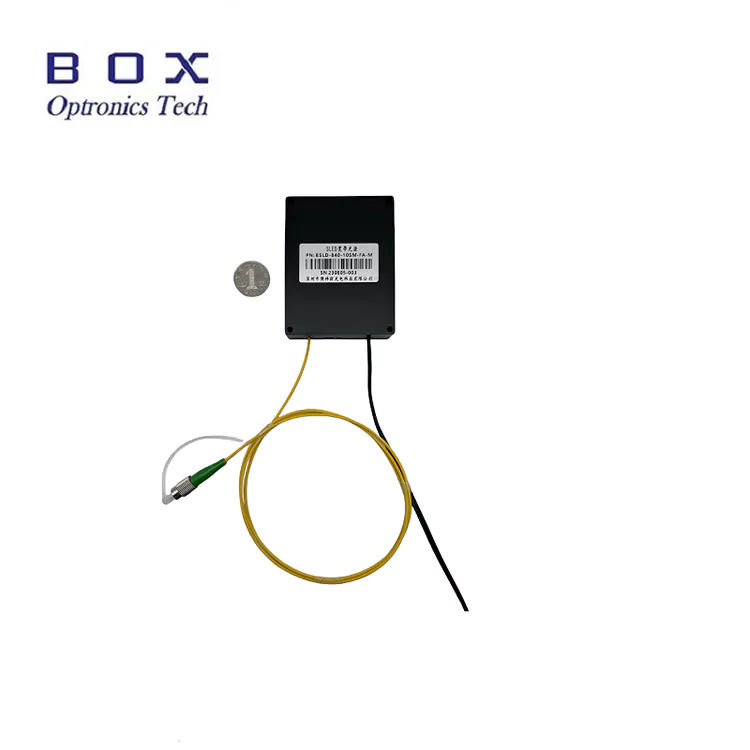

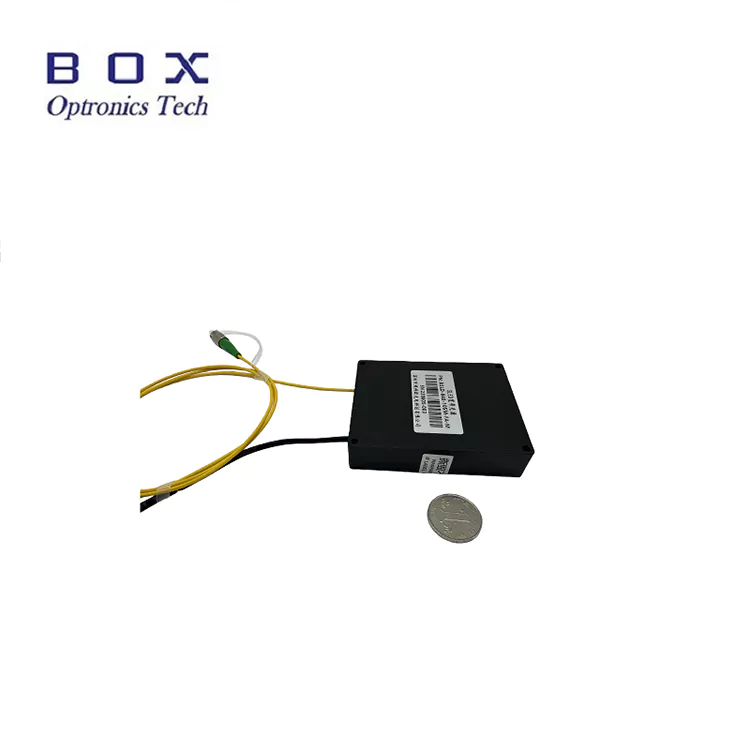

Versi Modul (70×90×18mm):

• Desain ringkas dan sederhana untuk integrasi sistem

• 4 lubang pemasangan M3.5 untuk pemasangan yang aman

• Input daya DC (5V atau 12V)

• Port komunikasi RS485 (DB9 betina)

• Output pigtail fiber dengan konektor FC/APC

• Ideal untuk ditanamkan ke dalam instrumen dan sistem

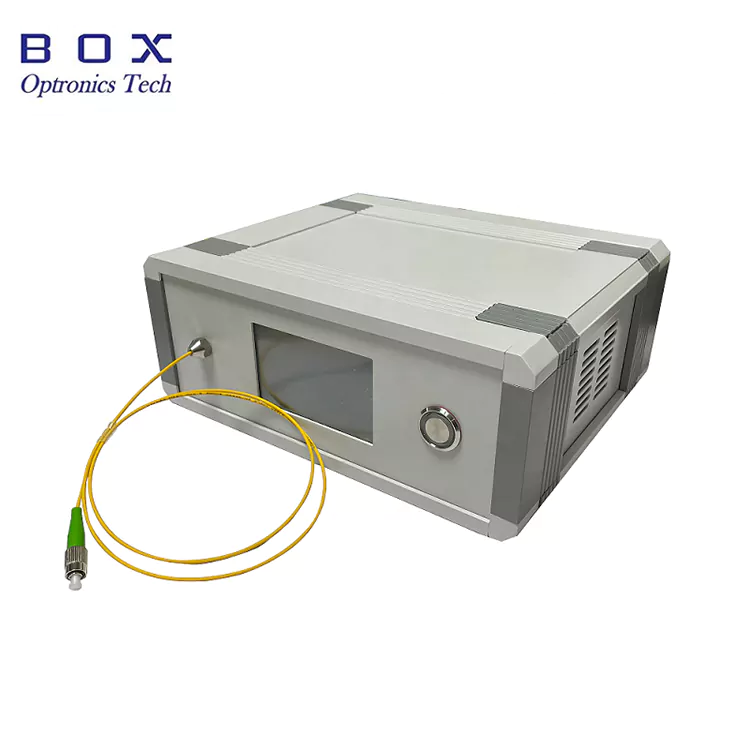

Versi Benchtop (195×220×120mm):

• Faktor bentuk meja untuk penggunaan laboratorium

• Tampilan layar sentuh bawaan untuk pemantauan status

• Input daya AC (universal 110-240V)

• Port komunikasi RS485 (DB9 betina)

• Output serat di panel depan

• Pengoperasian plug-and-play yang mudah digunakan

• Ideal untuk laboratorium penelitian dan pengembangan dan lingkungan pengujian

Pengendalian dan Pemantauan

Versi modul dan benchtop mendukung antarmuka komunikasi RS485 untuk pemantauan dan kontrol. Versi benchtop juga dilengkapi layar sentuh internal untuk pengoperasian lokal.

Parameter pemantauan dan kontrol yang tersedia:

• Pemantauan daya keluaran

• Mendorong pemantauan terkini

• Pemantauan suhu

• Penyesuaian daya (opsional)

• Perangkat lunak komputer host untuk kontrol PC (opsional)

Mengapa Memilih Kotak Optronics?

• Kontrol kualitas yang ketat dengan pengujian 100% sebelum pengiriman

• Harga kompetitif dengan kemampuan pengiriman massal yang stabil

• Opsi penyesuaian yang fleksibel untuk panjang gelombang, daya, bandwidth, fiber, dan konektor

• Dukungan teknis 7×24 jam dan respons cepat

• Pengiriman global dengan pengiriman ekspres DHL, UPS, dan FedEx

• Tersedia versi modul dan benchtop

• Perangkat lunak host opsional untuk integrasi sistem

• Pasokan jangka panjang yang dapat diandalkan untuk jumlah produksi

Kinerja Spektral-840nm Serat Ditambah Sumber Cahaya Broadband SLD

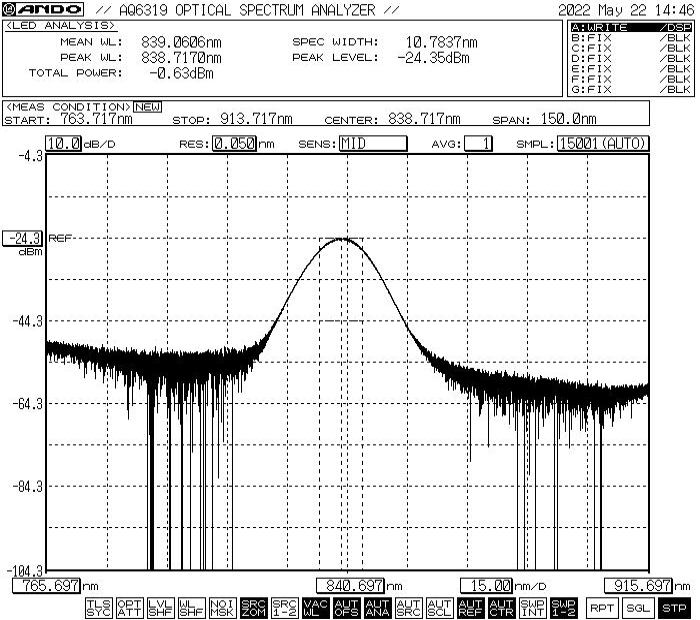

Spektrum tipikal menunjukkan panjang gelombang pusat sekitar 840nm dengan bandwidth sekitar 10nm -3dB.

*Catatan: Spektrum yang ditampilkan adalah performa tipikal. Spektrum sebenarnya mungkin sedikit berbeda dari unit ke unit. Hubungi kami untuk data spektrum spesifik atau persyaratan spektrum khusus.

Informasi Pemesanan-Sumber Cahaya Broadband SLD Fiber Coupled 840nm

Nomenklatur Model

BSLD - XXX - XX - XX - X - (X)

Contoh: BSLD - 840 - 51 - SM - M

Sumber Cahaya Broadband SLD 840nm, output 5mW, bandwidth 10nm, serat 780-HP, versi Modul, catu daya 5VDC

Opsi Kustomisasi yang Tersedia

• Panjang gelombang pusat: standar 840nm, panjang gelombang lain tersedia berdasarkan permintaan

• Daya keluaran: Standar 5mW, tersedia opsi daya lebih tinggi

• Bandwidth spektral: standar 10nm, opsi bandwidth lain tersedia

• Jenis serat: standar 780-HP, tersedia serat khusus lainnya

• Panjang serat: 0,5m, 1m, 1,5m, 2m (tersedia panjang khusus)

• Jenis kuncir: tabung lepas 900μm, tabung lepas 3,0 mm

• Jenis konektor: Standar FC/APC, FC/UPC, SC/APC, LC/APC, atau kustom

• Jenis paket: Modul atau Benchtop

• Tegangan catu daya: 5VDC, 12VDC (modul), 110-240VAC (benchtop)

• Isolator optik: Tersedia opsi isolator internal

• Antarmuka komunikasi: standar RS485, antarmuka lain tersedia

• Perangkat lunak komputer host: Tersedia untuk pemantauan dan kontrol

Untuk persyaratan khusus, silakan hubungi tim penjualan kami dengan spesifikasi Anda.

Lembar Data dan Laporan Uji

Setiap sumber cahaya broadband SLD 840nm dikirimkan dengan laporan pengujian komprehensif yang mendokumentasikan parameter kinerja terukur. File PDF lembar data berisi spesifikasi rinci, kurva kinerja, dan gambar dimensi.

• Laporan pengujian individual disertakan bersama setiap unit

• Nomor seri yang dapat dilacak untuk setiap unit

Lembar Data

Ketentuan Penawaran dan Pembayaran

Ketentuan Penawaran

• EXW (Ex Works): Direkomendasikan jika Anda memiliki akun DHL/UPS/FedEx. Kami mengirim menggunakan akun Anda; tidak ada biaya pengiriman yang dibebankan oleh kami.

• DAP (Dikirim di Tempat): Jika Anda tidak memiliki akun kurir, kami dapat mengatur pengiriman dengan pengiriman prabayar.

• Ketentuan lainnya: Silakan hubungi kami untuk berdiskusi.

Ketentuan Pembayaran

• PayPal: Pembayaran cepat dan aman untuk sampel dan pesanan kecil

• T/T (Transfer Bank): Metode pembayaran standar untuk pesanan produksi normal

• Alibaba Trade Assurance: Perlindungan pesanan yang aman untuk transaksi online dengan jaminan pembeli

• Kartu Kredit: Diterima melalui PayPal, Alibaba

• Ketentuan Pembayaran Fleksibel: Dapat Dinegosiasikan

Waktu Pimpin

• Standar produksi: ~10-15 hari kerja

• Konfigurasi khusus: 15-20 hari kerja

• Pesanan dalam jumlah besar: Silakan hubungi untuk mengetahui jadwal produksi

• Pengiriman internasional: ~3-5 hari kerja (DHL/UPS/FedEx express)

• Layanan yang dipercepat: Tersedia berdasarkan permintaan

Catatan Operasi dan Penanganannya

Penanganan Serat

• Hindari lengkungan atau kekusutan tajam yang dapat merusak serat

• Jangan menarik atau memelintir kuncir serat

• Bersihkan konektor fiber sebelum disambungkan menggunakan alat pembersih yang tepat

• Selalu gunakan penutup debu saat konektor tidak digunakan

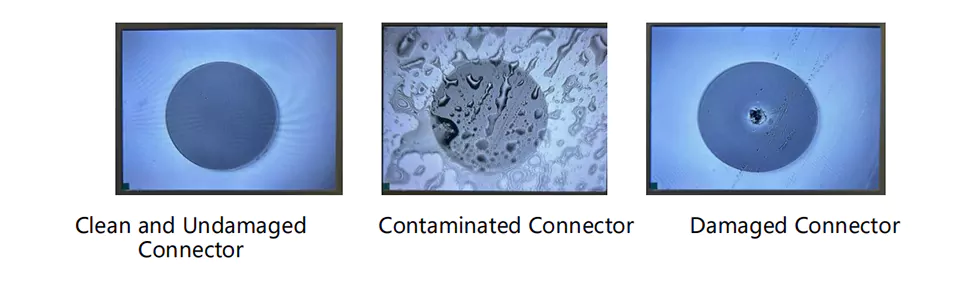

• Periksa permukaan ujung serat dari kerusakan sebelum digunakan

Pertimbangan Kekuatan dan Pengoperasian

• Pastikan voltase catu daya tepat sebelum menghubungkan

• Jangan melebihi arus atau peringkat daya drive maksimum

• Gunakan heat sink yang tepat untuk pengoperasian berkelanjutan

• Matikan daya sebelum menyambungkan/melepaskan fiber

• Jangan melihat langsung ke output fiber saat dihidupkan
