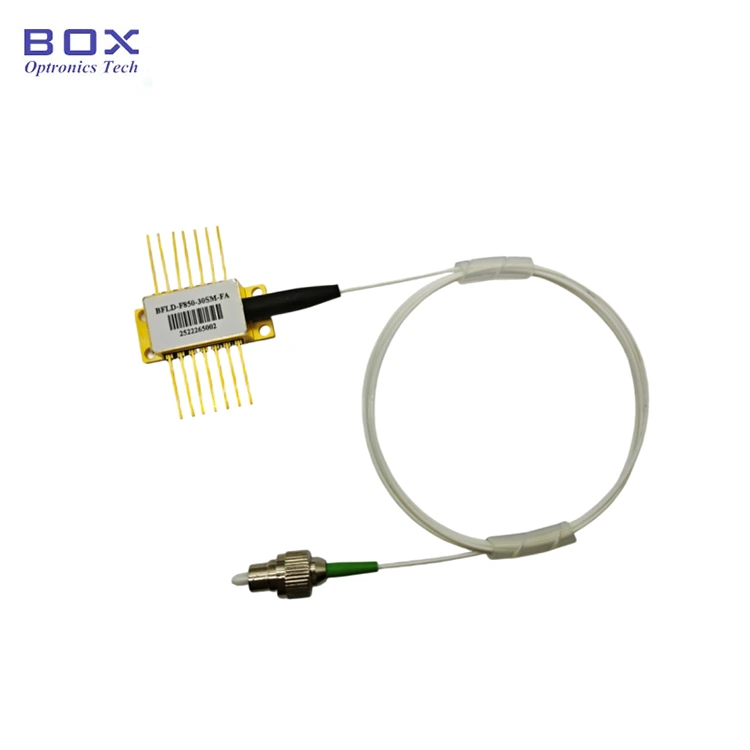

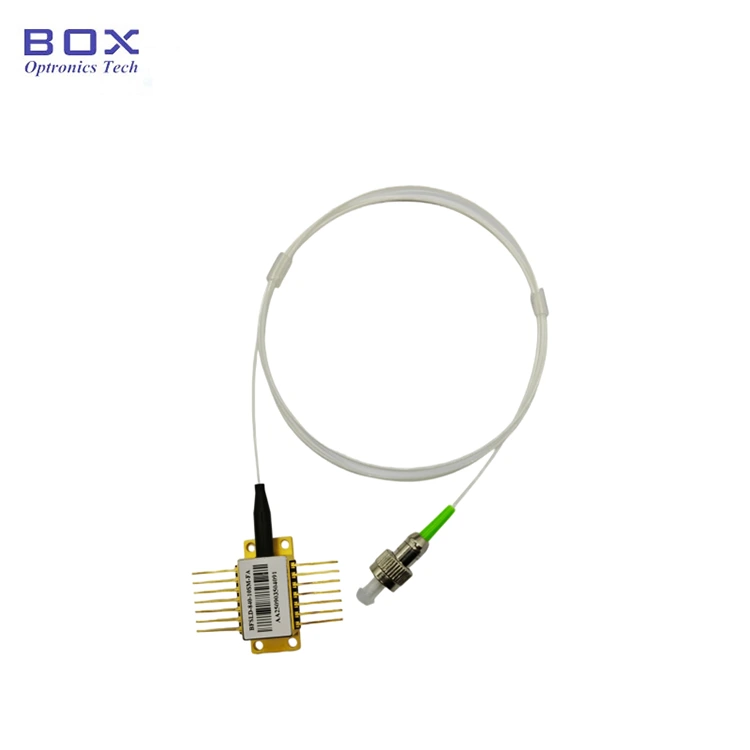

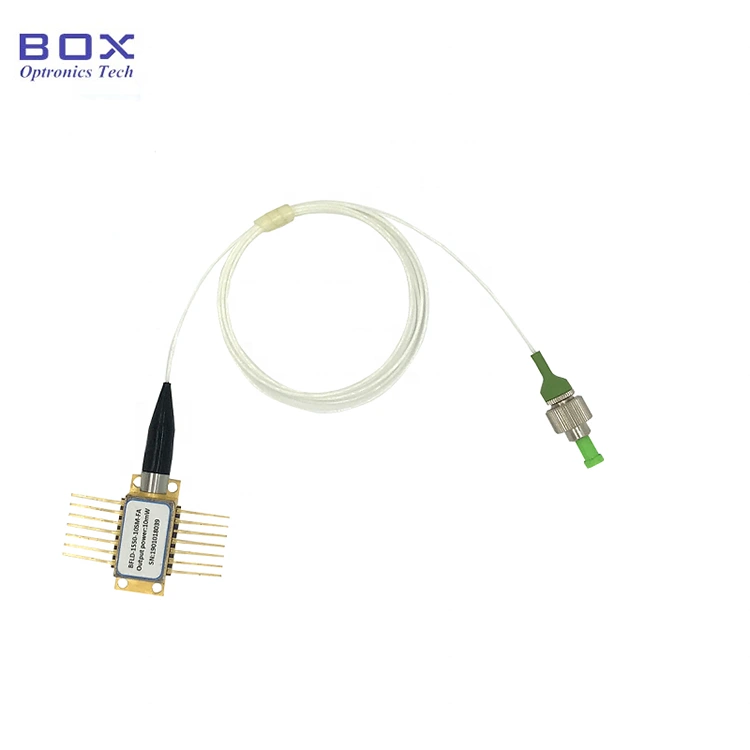

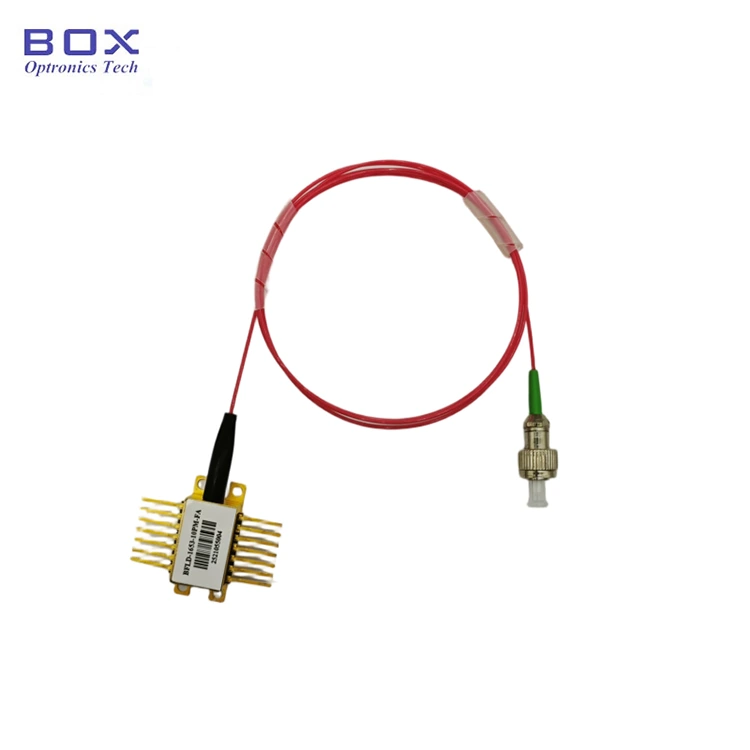

Laser Analog Kupu-kupu DWDM 14PIN untuk CATV

Daftar isi

1. Pengenalan DWDM Laser Analog Kupu-kupu 14PIN untuk CATV

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Laser Analog Kupu-kupu DWDM 14PIN untuk CATV dirancang dengan chip analog canggih, isolator optik, dan daya keluaran 10mW. Dikemas dengan pendingin termoelektrik (TEC) bawaan dan fotodioda monitor, ia mampu mewujudkannya linearitas yang sangat baik, distorsi rendah, dan stabilitas panjang gelombang yang unggul jaringan DWDM. Jika pin memerlukan penyolderan, suhu penyolderan harus tidak melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik.

Produk Spesifikasi

Fitur Produk

● Jenis serat bisa SMF-28e atau PMF-1550;

● Daya keluaran 10mW atau disesuaikan;

● 14-pin Paket BTF dengan TEC dan Monitor PD.

Aplikasi Produk

● Komunikasi serat optik;

● sistem DWDM;

● transmisi CATV;

● Peralatan uji laboratorium.

Detail Produk

● Penomoran Saluran Jaringan ITU

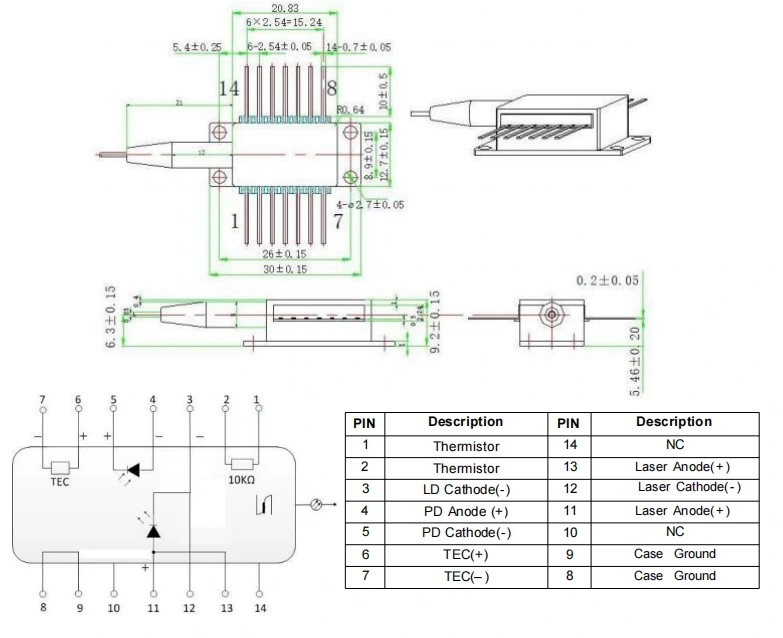

● Gambar Paket Tipe 1 & Definisi PIN-OUT (Satuan: mm): DWDM 14PIN Laser Analog Kupu-Kupu untuk CATV

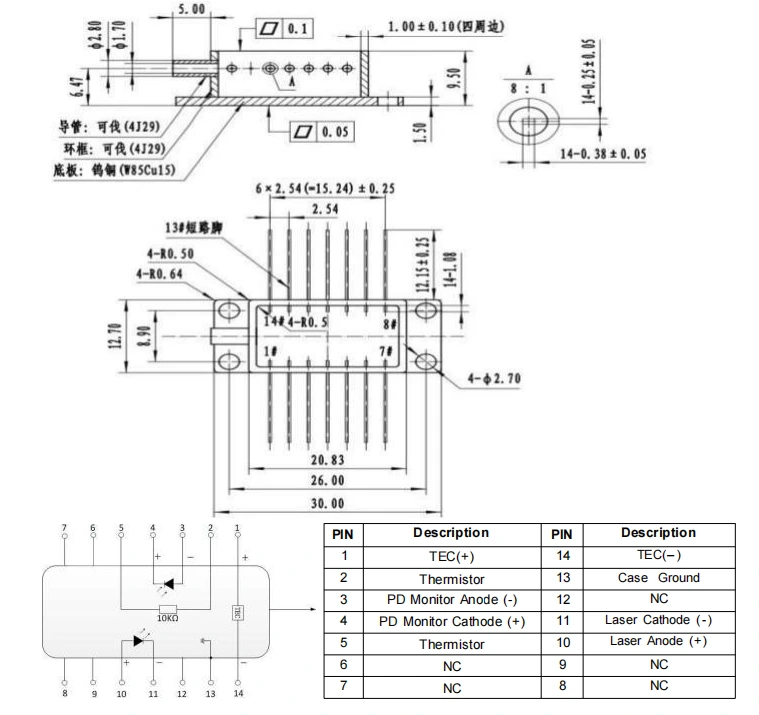

● Gambar Paket Tipe 2 & Definisi PIN-OUT (Satuan: mm) -DWDM 14PIN Laser Analog Kupu-Kupu untuk CATV

Memesan informasi

misalnya: BFLD-CH56-10SM-FA

(Informasi pemesanan: Laser Analog Kupu-kupu DWDM 14PIN untuk CATV, CH56: 1532,68nm, daya keluaran 10mW, serat SM, konektor FC/APC, pin-out tipe 1).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Perlindungan ESD: Perangkat ini sensitif terhadap elektrostatis. Oleh karena itu, tindakan perlindungan anti-statis yang ketat harus dilakukan dipatuhi selama pengemasan, transportasi, dan penggunaan. Selain itu, tindakan pencegahan harus diambil untuk mencegah lonjakan pasokan listrik, jika tidak dilakukan dapat mengakibatkan kerusakan permanen pada perangkat (misalnya, pastikan peralatan yang tepat ground dan kenakan tali pergelangan tangan antistatis).

● Persyaratan Penyolderan Pin: Jika pin perlu disolder, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Berikan perhatian khusus pada berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak diberi daya negara bagian, dan besi solder harus diarde dengan benar.

● Terapkan arus: Selama penyalaan proses, jangan sekali-kali mengalirkan arus tinggi secara langsung, karena berisiko merusak chip. Sebaliknya, nyalakan perangkat pada tingkat arus yang mendekati ambang batas chip, dan kemudian secara bertahap meningkatkan arus sedikit demi sedikit sampai diinginkan tingkat tercapai.

● Pendingin TEC: Sebelum menyalakan semua komponen, pertama-tama aktifkan pendinginnya, lalu lanjutkan dengan langkah peningkatan daya bertahap mencegah chip terlalu panas dan kelebihan beban.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
