Dioda Laser Kupu-kupu DFB 760nm 10mW

Daftar isi

1. Pengenalan 760nm Dioda Laser Kupu-Kupu DFB 10mW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pemesanan

7. Lembar data dan lembar tes

8. Ketentuan penawaran dan pembayaran

9. Waktu memimpin

10. Catatan Operasi

11. Jaminan Mutu dan Layanan Purna Jual

Pengenalan Produk

Ini adalah laser DFB khusus 760nm dengan 14PIN paket kupu-kupu standar, panjang gelombang pusat 760nm, toleransi panjang gelombang +/- 1nm, dan daya keluaran tipikal 10mW. TEC, termistor, dan monitor bawaan PD, dengan stabilitas panjang gelombang yang sangat baik untuk operasi stabil jangka panjang. Itu benar terutama digunakan dalam deteksi oksigen. Kawat secara ketat sesuai dengan definisi pin, di bawah kendali TEC, dan pembengkokan serat yang berlebihan untuk memastikan kinerja dan kehidupan pelayanan.

Produk Spesifikasi

Fitur Produk

● Multi-Kuantum Laser umpan balik terdistribusi (DFB) sumur (MQW);

● Bawaan TEC & isolator optik;

● Tinggi stabilitas & kebisingan rendah;

● Paket kupu-kupu standar industri 14-pin.

Aplikasi Produk

● Konsentrasi oksigen deteksi dan analisis.

● Detektor penginderaan gas.

● Penelitian Ilmiah & Analisis Spektral.

Detail Produk

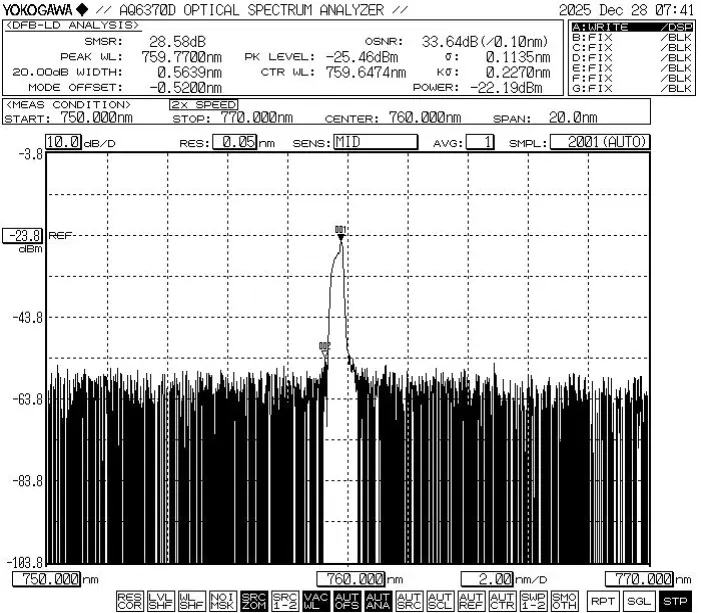

● Spektrum tipikal: 760nm, toleransi WL +/-1nm.

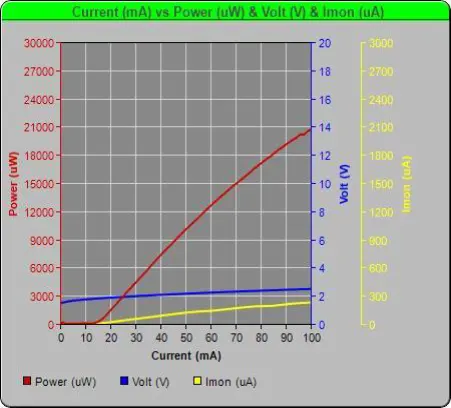

● Dioda Laser Kupu-kupu DFB PIV-760nm 10mW

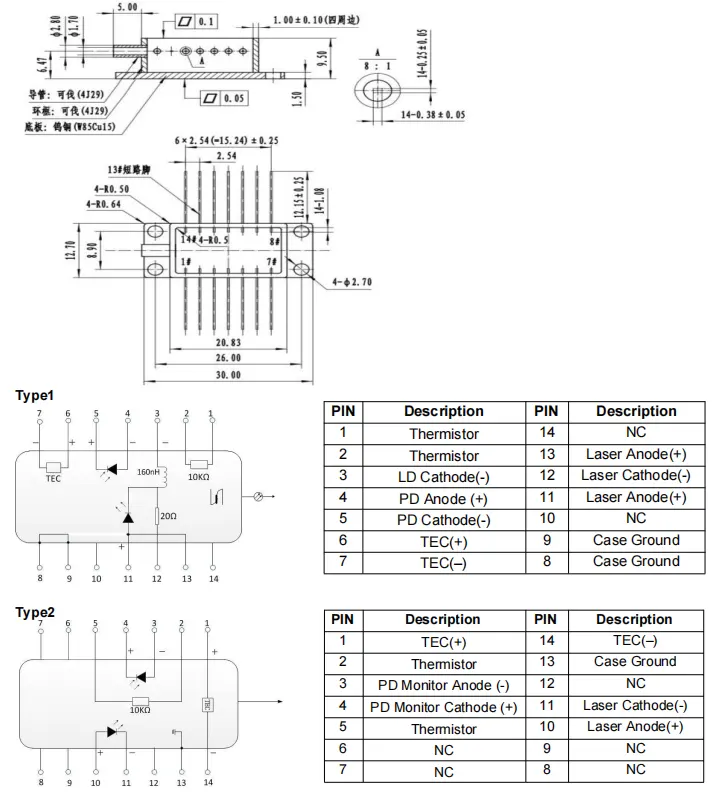

● Gambar & pin-out paket

Memesan informasi

misalnya: BFLD-D760-10SM-FA2

(Informasi pemesanan: Dioda Laser Kupu-kupu DFB 760nm 10mW, dengan SM serat, konektor FC/APC, pin-out tipe 2).

Untuk persyaratan khusus lainnya, silakan hubungi: penjualan06@boxoptronics.com

Lembar Data dan Lembar ujian

Lembar Data

Lembar ujian

Ketentuan kutipan dan pembayaran

● Ketentuan penawaran

(1) EXW:

Jika Anda memiliki akun DHL/UPS/FedEx, Box Optronics menyarankan untuk menggunakannya EXW. Kami mengirim melalui akun Anda; kami tidak membebankan biaya pengiriman.

(2) DAP:

Jika Anda tidak memiliki akun, harap bayar di muka biaya pengirimannya produk.

(3) Lainnya

● Ketentuan pembayaran

PayPal dan T/T tersedia.

Waktu memimpin

Dibutuhkan sekitar 10 hari kerja untuk produksi. (Jika ada beberapa dalam stok, itu akan dikirim lebih cepat.)

Logistik internasional mungkin memakan waktu 3-5 hari kerja.

Catatan Operasi

● Saat dioperasikan, perangkat ini memancarkan sinar laser intensitas tinggi; lakukan jangan melihat langsung ke permukaan ujung serat, karena dapat menyebabkan cedera mata.

● Serat optik bersifat rapuh; jangan gunakan serat untuk menarik perangkat. Saat memasukkan atau melepas perangkat dari soketnya, jangan menekannya atau tarik selongsong yang terletak di bagian belakang rumah perangkat. Untuk perangkat dilengkapi dengan konektor, pastikan perangkat dan konektor serat diangkat secara bersamaan selama pemasangan atau pelepasan.

● Jika pin memerlukan penyolderan, suhu penyolderan tidak boleh melebihi 260°C, dan waktu penyolderan tidak boleh melebihi 10 detik. Khusus perhatian harus diberikan pada hal-hal berikut: selama proses penyolderan, perangkat harus dalam keadaan tidak menyala, dan besi solder harus dalam keadaan benar membumi.

● Saat menggunakan perangkat, patuhi dengan ketat voltase pengoperasian dan rentang saat ini yang ditentukan dalam lembar data. Parameter utama—termasuk Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Maksimum Tegangan Operasi), dan λc (Panjang Gelombang Pusat)—harus direferensikan khusus dalam laporan pengujian yang diberikan pada saat pengiriman. Catatan: Pengoperasian melampaui peringkat maksimum absolut dapat menyebabkan kerusakan permanen pada perangkat.

Jaminan Mutu dan Layanan Purna Jual

● Masa Garansi:

Perbaikan atau penggantian gratis untuk cacat yang bukan disebabkan oleh manusia dalam waktu 1 tahun sejak pembelian. Layanan pemeliharaan berbayar tersedia setelah 1 tahun.

● Pengecualian dari Garansi Gratis:

Selama masa garansi gratis, layanan perbaikan atau penggantian gratis Akan diberikan untuk kesalahan yang disebabkan oleh masalah kualitas produk. Namun, Kotak Optronics berhak menolak layanan perbaikan gratis berikut ini kasus dalam masa garansi:

(1) Kerusakan yang disebabkan oleh faktor alam (misalnya petir, debu) atau pengaruh lingkungan.

(2) Kerusakan karena pengoperasian yang tidak tepat oleh pengguna.

(3) Kerusakan fisik yang jelas disebabkan oleh kesalahan manusia.

(4) Pembongkaran, modifikasi, atau perbaikan yang tidak sah.

(5) Label jaminan pada wadahnya berubah atau tidak lengkap.

(6) Kerusakan atau kehilangan selama pengangkutan.
